الميزات الرئيسية والمواصفات الفنية

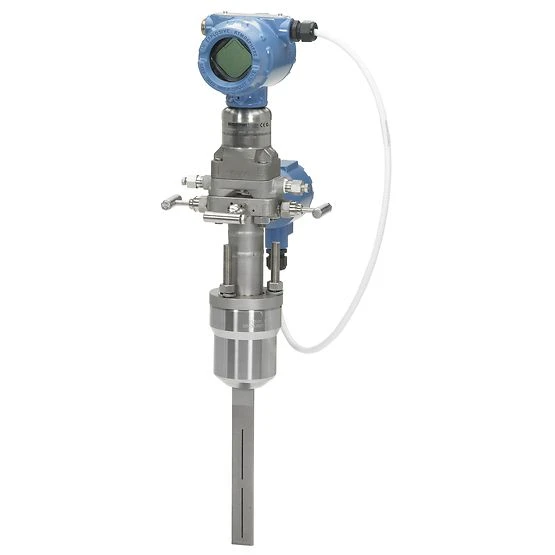

يجمع جهاز قياس التدفق Rosemount 3051SFA Annubar بين منصة 3051S SuperModule™ الرائدة في الصناعة وتقنية أنبوب بيتوت المتوسط Annubar™ الحاصلة على براءة اختراع. يؤدي هذا التآزر إلى إنشاء حل "لا-متساوي" لتطبيقات السوائل والغاز والبخار.
- كفاءة الطاقة:يقوم مستشعر Annubar الحاصل على براءة اختراع على شكل T- بإنشاء نقطة فصل ثابتة لتحسين استقرار إشارة DP مع الحفاظ على شكل جانبي صغير في الأنبوب. يقلل هذا التصميم من فقدان الضغط الدائم بشكل كبير مقارنة بألواح الفتحات التقليدية، مما يؤدي إلى توفير كبير في الطاقة.
- دقة متعددة المتغيرات:يدمج النظام قياسات الضغط ودرجة الحرارة والتدفق في جهاز واحد. من خلال الاستفادة منإيمرسون 3051sfa الارسالالقدرات، فإنه يوفر بيانات تدفق الكتلة والطاقة معوضة بالكامل، مما يلغي الحاجة إلى اختراق الأنابيب المتعددة وأدوات منفصلة.
- الأداء العالي:يقدم أداء "Ultra for Flow" بدقة تصل إلى ±0.04% وتدفق عريض بنسبة 14:1، مما يضمن الحصول على بيانات موثوقة حتى في ظروف العملية المتغيرة.
- سهلة التركيب:باعتباره مقياس تدفق متكامل تمامًا، فإنه يقلل من نقاط التسرب المحتملة ويبسط عملية التثبيت عن طريق التخلص من الخطوط النبضية والتجهيزات الإضافية.
مواصفات المنتج
|
البند المواصفات |
وصف |
|
ضمان |
ضمان محدود يصل إلى 15 عامًا |
|
نطاق المدى |
ما يصل إلى 200:1 (14:1 تدفق لأسفل) |
|
نطاق القياس |
ما يصل إلى 1000 بوصة ماء (2,48 بار) تفاضلي، ما يصل إلى 3626 رطل لكل بوصة مربعة (250,00 بار) مطلق، ما يصل إلى 3626 رطل لكل بوصة مربعة (250,00 بار) قياس |
|
حجم الخط |
2 إلى 96 بوصة (50 إلى 2440 ملم) |
|
الإخراج |
الضغط التفاضلي، الضغط الساكن، درجة حرارة العملية، متغير الحجم، التدفق الكتلي، التدفق الحجمي، تدفق الطاقة |
|
بروتوكول الاتصالات |
4-20 مللي أمبير هارت®،لاسلكيهارت®، مؤسسة™ فيلدبوس |
|
معالجة المواد المبللة |
316 إس إس تي، سبيكة سي-276 |
|
التشخيص |
التشخيص الأساسي، سلامة الحلقة، ذكاء العملية، خط النبض الموصول |
|
الشهادات/الموافقات |
SIL 2/3 معتمد وفقًا للمعيار IEC 61508 من قبل جهة خارجية مستقلة، NACE، موقع خطير، راجع المواصفات الكاملة للحصول على قائمة كاملة من الشهادات |
|
معدل التحديث |
1 ثانية. إلى 60 دقيقة، يمكن اختياره من قبل المستخدم |
|
عمر وحدة الطاقة |
عمر يصل إلى 10 سنوات، قابل للاستبدال ميدانيًا (اطلب بشكل منفصل) |
|
نطاق لاسلكي |
مدى طويل (225 م)، نطاق ممتد (800 م)، بعيد (225 م) و-بعيد المدى (1 كم) |
